一种基于LoRaWan的M-Bus数据采集模块的制作方法

产品解决方案 联系电话:15384841043张工

发布日期:2021-03-30

背景技术:

目前的水表、热量表、燃气表等仪表,在进行数据监测过程中,人员对于数据的采集多采用实时实地查看,使得浪费了人力无力,且效率低下,数据采集过程中易出现数据误差。



技术实现要素:

本实用新型的目的在于提供一种基于lorawan的m-bus数据采集模块,以解决现有技术中仪表数据需要实地查看和抄录的问题。

为实现上述目的,本实用新型提供如下技术方案:一种基于lorawan的m-bus数据采集模块,包括微处理器、设备配置单元、m-bus通信单元、lorawan通信单元、以及供电单元,所述m-bus通信单元的采集端与外部仪表数据通信连接,m-bus通信单元的输出端与微处理器的输入端连接,lorawan通信单元的输入端与微处理器的输出端连接,设备配置单元的输入端与lorawan通信单元的输出端连接,且设备配置单元的输出端与m-bus通信单元的输入端连接,lorawan通信单元的无线端与外部远程监控中心无线通信连接,供电单元用于对微处理器、设备配置单元、m-bus通信单元、lorawan通信单元的供电连接。

优选的,所述设备配置单元包括按键输入端和控制器,所述按键输入端与控制器通信连接,所述控制器与lorawan通信单元的输出端通信连接,控制器的输出端与m-bus通信单元的控制端连接。

优选的,所述m-bus通信单元包括数据接收器和m-bus总线,m-bus总线分别连接外部仪表设备与数据接收器,数据接收器与微处理器i/o通信连接,控制器与数据接收器的输入端连接。

优选的,所述lorawan通信单元为lorawan无线通信模块,lorawan无线通信模块分别连接微处理器和设备配置单元,且lorawan无线通信模块与外部远程监控中心无线通信连接。

优选的,所述供电单元包括电源管理器、蓄电池和变压器,蓄电池和变压器的电源输出端均与电源管理器的输入端连接,电源管理器的输出端分别与微处理器、设备配置单元、m-bus通信单元、lorawan通信单元的供电连接,变压器的输入端与外部电源连接,变压器的输出端与蓄电池的充电端连接。

与现有技术相比,本实用新型的有益效果是:通过微处理器、设备配置单元、m-bus通信单元、lorawan通信单元的配合设置,能够采集m-bus接口的水表、热量表、燃气表等仪表数据,并将数据通过lorawan网络发送至远程监控中心,使得提高了仪表数据的采集与数据处理,降低了人力成本和数据采集录入误差的情况,同时远程操作能够降低数据采集与仪表之间的配合关系。

附图说明

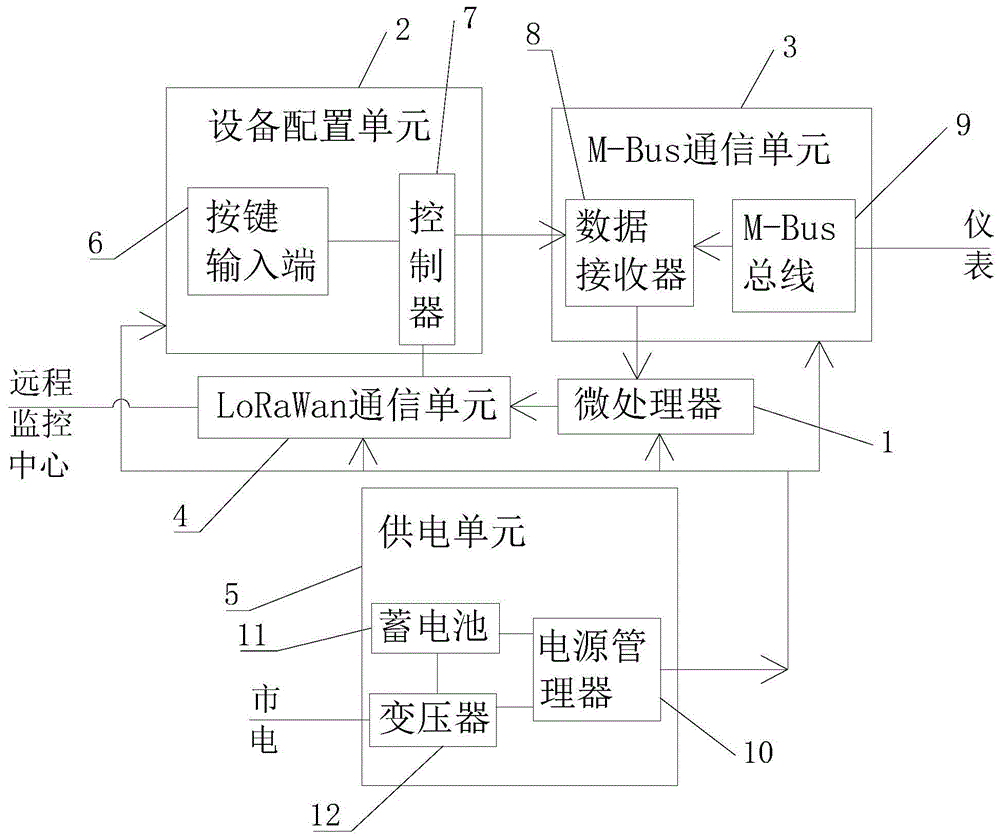

图1为本实用新型的系统原理框图。

图中:1、微处理器;2、设备配置单元;3、m-bus通信单元;4、lorawan通信单元;5、供电单元;6、按键输入端;7、控制器;8、数据接收器;9、m-bus总线;10、电源管理器;11、蓄电池;12、变压器。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1,本实用新型提供一种技术方案:一种基于lorawan的m-bus数据采集模块,包括微处理器、设备配置单元、m-bus通信单元、lorawan通信单元、以及供电单元,所述m-bus通信单元的采集端与外部仪表数据通信连接,m-bus通信单元的输出端与微处理器的输入端连接,lorawan通信单元的输入端与微处理器的输出端连接,设备配置单元的输入端与lorawan通信单元的输出端连接,且设备配置单元的输出端与m-bus通信单元的输入端连接,lorawan通信单元的无线端与外部远程监控中心无线通信连接,供电单元用于对微处理器、设备配置单元、m-bus通信单元、lorawan通信单元的供电连接。

所述设备配置单元包括按键输入端和控制器,所述按键输入端与控制器通信连接,所述控制器与lorawan通信单元的输出端通信连接,控制器的输出端与m-bus通信单元的控制端连接。

所述m-bus通信单元包括数据接收器和m-bus总线,m-bus总线分别连接外部仪表设备与数据接收器,数据接收器与微处理器i/o通信连接,控制器与数据接收器的输入端连接。

所述lorawan通信单元为lorawan无线通信模块,lorawan无线通信模块分别连接微处理器和设备配置单元,且lorawan无线通信模块与外部远程监控中心无线通信连接。

所述供电单元包括电源管理器、蓄电池和变压器,蓄电池和变压器的电源输出端均与电源管理器的输入端连接,电源管理器的输出端分别与微处理器、设备配置单元、m-bus通信单元、lorawan通信单元的供电连接,变压器的输入端与外部电源连接,变压器的输出端与蓄电池的充电端连接。

通过本技术方案,通过m-bus总线将需要采集数据的仪表m-bus接口连接至数据接收器,然后通过远程控制或者本地设置对控制器进行设备配置信息输入,使得数据采集器与连接的仪表通信配置,用于接收仪表监测的数据,微处理器对接收数据进行处理后,传输到lorawan无线通信模块,lorawan无线通信模块将采集的数据传输至远程监控中心方便工作人员对数据进行接收和处理。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
