无线数据传输终端在电力远程抄表中案例

文章来源：其它网络

随着工业自动化的发展，远程抄表已成为智能电网系统中的重要部分，现今人们对供电要求不断的提高，远程抄表获取数据已逐渐取代早期的人工抄表读取数据。在无线移动通信广泛运用的今天，使用GPRS/CDMA1*网络实现远程抄表系统不仅拥有覆盖性广、通讯成本低，能够高效、实时的远程读取数据，而且还能提高电力单位对抄表业务的管理规划性，解决了布点分散难以管理的问题，是电力相关单位理想的电力抄表方案。

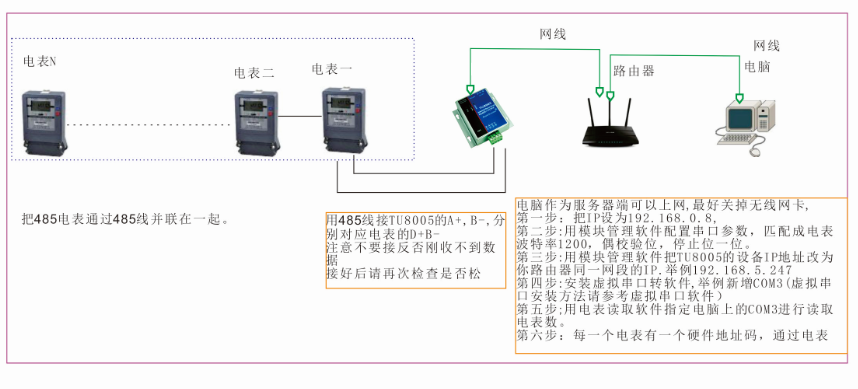

　　远程抄表系统由电表终端、无线传输终端设备、数据中心三大部分组成，电表终端通过RS232/RS485接口与DTU（ATC60A系列）连接实现数据传输，DTU与运营商网络建立连接，通过无线GPRS/CDMA1*网络传输数据到抄表中心，实现远程抄表系统。

　　系统的主要功能特点：

　　1.电表终端：读取用户用电量数据，通过RS232/RS485接口发送数据到DTU，应答外部读数指令。电表终端包括电表、电量显示仪表及电量采集器等，电表终端内置单片机，有配置RS232/RS485接口。
　　2.无线传输终端：通过与运营商网络连接建立网络通讯链路，实现将电表终端接受的电量数据传输到抄表数据中心的功能，系统中无线传输终端采用ATC60A系列，ATC60A系列有两种运行模式：
　　a．一直在线模式：DTU通电后一直处于上线状态，数据中心可以在任何时候及时进行远程抄表，实时性强，在线模式一般适用于需要频繁抄表读取数据的场合。
　　b．触发上线模式：电表终端有数据上传时或数据中心有抄表短信指令时DTU才开始上线。触发上线模式一般适用抄表频率较低的场合，低功耗，可节省传输所产生的流量费用。

　　3.数据中心：通过无线网络与DTU建立连接，从电表终端读取电量数据，实现远程抄表。
