Lorawan网络拓扑结构详解

LoRaWAN是 LoRa联盟推出的一个基于开源的MAC层协议的低功耗广域网（Low Power Wide Area Network, LPWAN）标准。这一技术可以为电池供电的无线设备提供局域、全国或全球的网络。

LoRaWAN网络实体分为四个部分: 终端节点、网关、LoRaWAN服务器和用户服务器。

• End Node: 终端节点一般是各类传感器，进行数据采集，开关控制等。

• Gateway: LoRa网关，对收集到的节点数据进行封装转发。

• NetworkServer:主要负责上下行数据包的完整性校验。

• ApplicationServer: 主要负责OTAA设备的入网激活，应用数据的加解密。

• CustomerServer: 从AS中接收来自节点的数据，进行业务逻辑处理，通过AS提供的API接口向节点发送数据。

LoRa协议层次

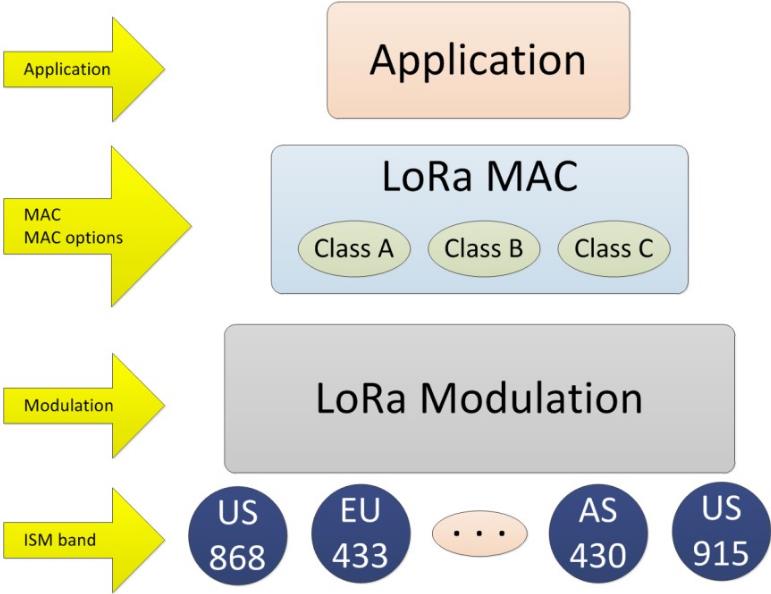

Application，MAC，Modulation，其中Application为应用层，用户自定义的基于LoRaWAN技术的应用程序、软件接口等。常见的LoRaWAN协议即为LoRaMAC协议，协议定义的终端类型有ClassA、ClassB、ClassC三种类型。

Class A终端

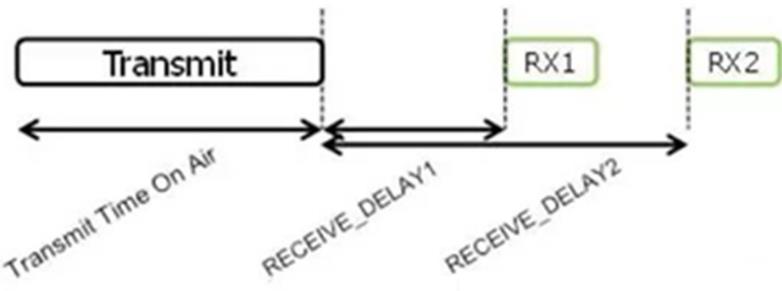

双向（双工）通信终端设备。终端设备允许双向通信，即可以理解成全双工通信。每个终端设备的上行传输会伴随到两个下行接收窗口。终端设备的传输通道是基于其自身通信要求，微调是基于一个随机的时间基准（ALOHA协议）。A所属的终端设备在应用时功耗最低。

Class B终端

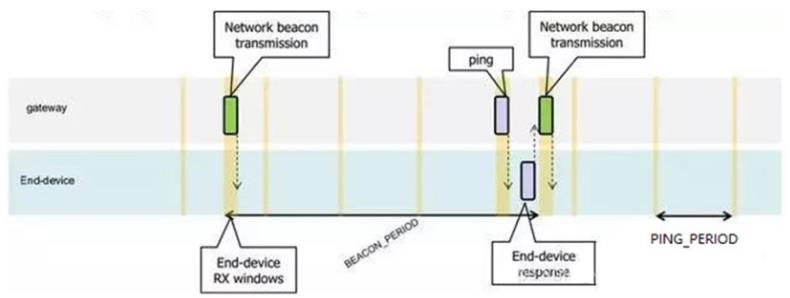

具有预设接收通道的双向通信终端设备。这类设备会在预设时间中开放剩余的接收窗口，为了实现该目的，终端设备会同步从网关接收一个Beacon，通过Beacon将基站与模块的时间进行同步。通过这种方式使服务器清楚终端设备正在接收数据。

Class C终端

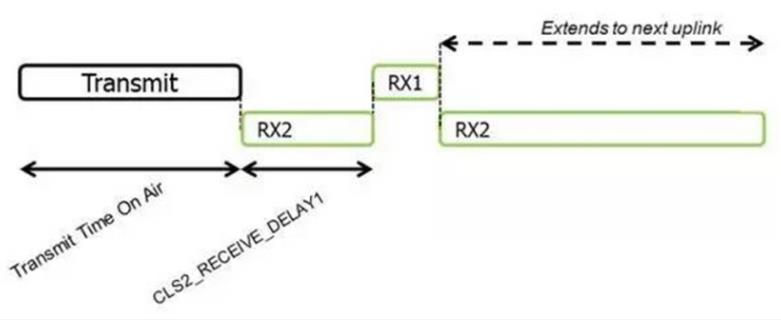

具有最大接收通道的双向通信终端设备，这种终端设备持续开放接收窗口，只在传输时关闭。
